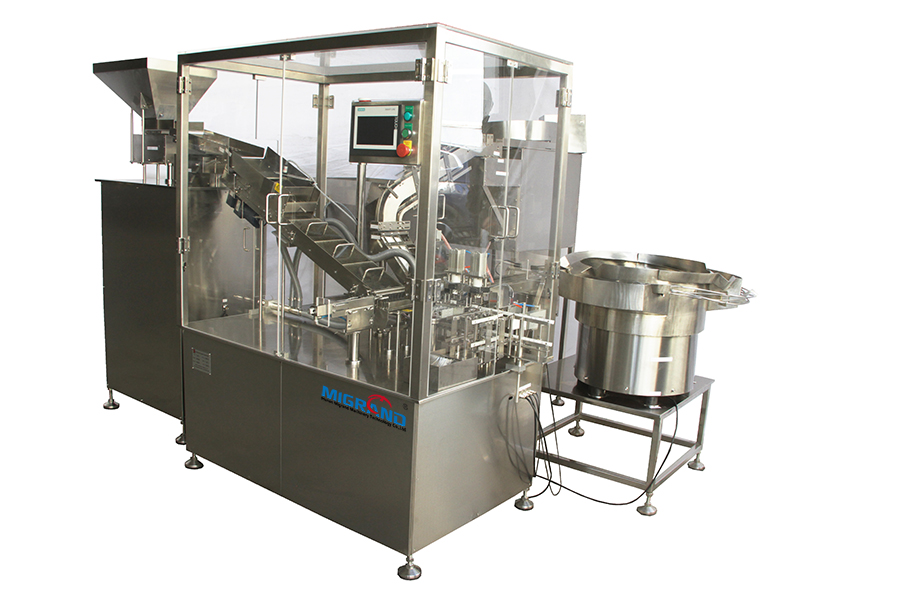

مقدمة موجزة: آلة تعبئة الأقراص GD-80A لزجاجات المكوك قابلة للتطبيق على تعبئة الأقراص الأكبر والأرق التي يتم تغذيتها بشكل منظم في زجاجات المكوك في صف واحد بطريقة متداخلة. الجهاز يعتمد تماما PLC للتحكم المركزي. تم التحقق منه في الكشف عن الألياف والكهروضوئية وأنواع الكشف الأخرى للحصول على أداء ثابت وتشغيل تلقائي موثوق. يمكنه إعطاء إنذارات تلقائيًا وإيقاف التشغيل في حالة عدم وجود أقراص أو زجاجات أو غطاء. الجزء الملامس للأقراص مصنوع من الفولاذ المقاوم للصدأ 316 الفائق. والذي يمكنه متطلبات GMP بالكامل.
التركيب والوظيفة:
1 、 نظام اهتزاز الغطاء: تحميل الغطاء إلى القادوس يدويًا ، وترتيب الغطاء تلقائيًا على الحامل للتوصيل عن طريق الاهتزاز.
2. نظام تغذية الجهاز اللوحي: ضع الجهاز اللوحي في قادوس الجهاز اللوحي يدويًا، وسيتم إرسال الجهاز اللوحي إلى موضع الجهاز اللوحي تلقائيًا.
3. وحدة تغذية القرص في الزجاجات: بمجرد اكتشاف وجود زجاجة، ستقوم أسطوانة تغذية الجهاز اللوحي بدفع الأقراص إلى الزجاجة.

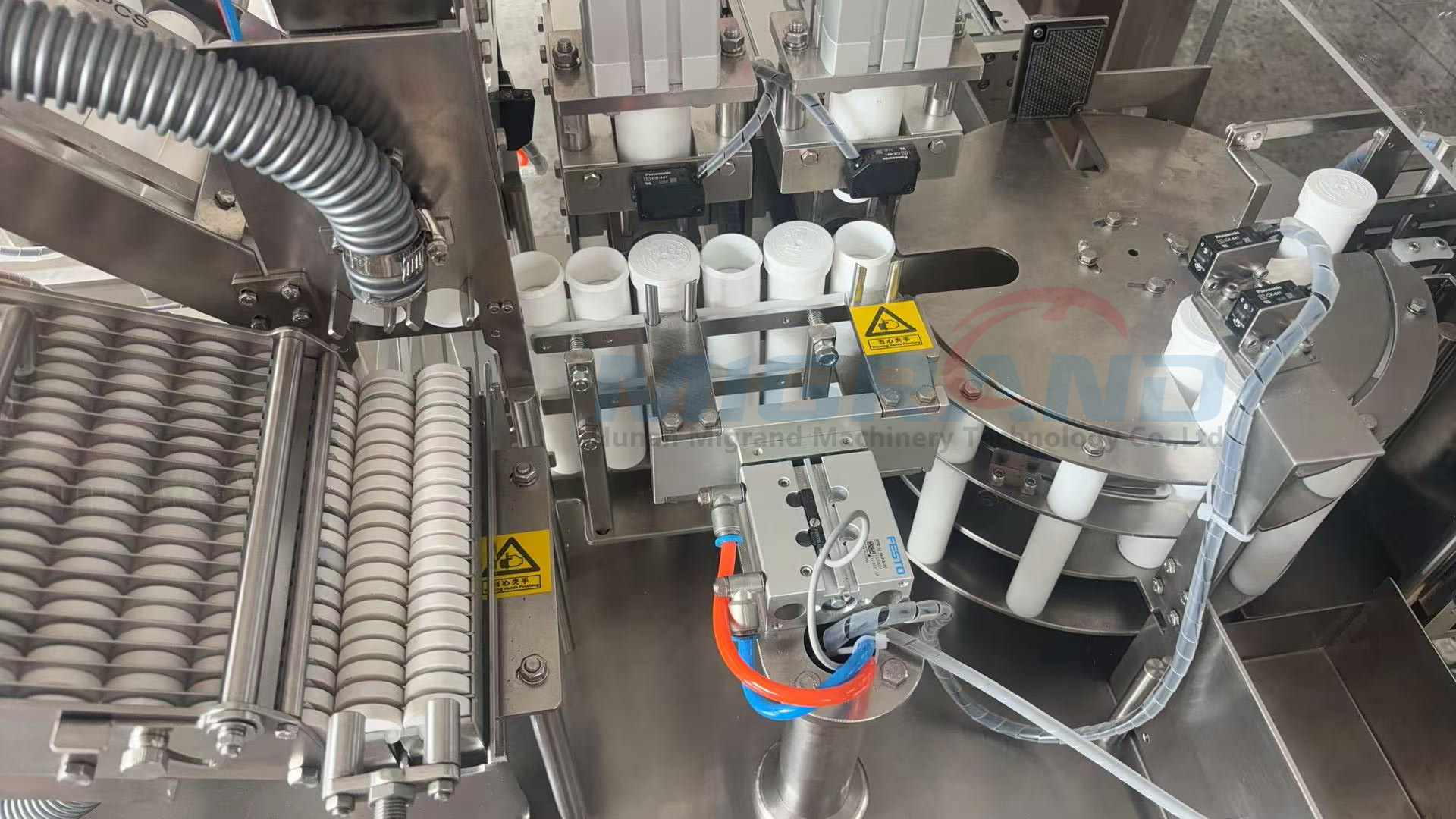

4. وحدة التغذية الأنبوبية: ضع الزجاجة في القادوس يدويًا، وسيتم تبطين الزجاجة في موضع ملء القرص عن طريق تفكيك الزجاجات وتغذية الأنبوب.
5. وحدة دفع الغطاء: عندما تحصل الزجاجات على قرص، سيقوم نظام دفع الغطاء بدفع الغطاء وإغلاق الزجاجة تلقائيًا.
6. عدم وجود وحدة رفض الأقراص: بمجرد عدم وجود 1 أو أكثر من الأقراص الموجودة في الزجاجة، سيتم رفض الزجاجة تلقائيًا. لا يوجد قرص ولا يوجد غطاء ولا زجاجة ولا يوجد غطاء.
7 、 قسم التحكم الإلكتروني: يتم التحكم في هذه الآلة عن طريق PLC والأسطوانة والمحرك السائر. مع نظام إنذار تلقائي متعدد الوظائف.
المواد الرئيسية: 1. لوحة الماكينة والإطار مصنوعان من الفولاذ وطلاء المينا، وغطاء المنصة 304، والآخر يستخدم السفع الرملي من سبائك الألومنيوم، والفولاذ المقاوم للصدأ 304، وجميع المواد التي تعمل باللمس مع الجهاز اللوحي ستعتمد sus316L.
المكونات الكهربائية الرئيسية:
لا | اسم | ماركة |
1 | PLC | سيمنز |
2 | شاشة تعمل باللمس | سيمنز |
3 | مكونات التحكم الكهربائية الرئيسية | شنايدر |
4 | اسطوانة وصمام الملف اللولبي | فيستو |
5 | الكهروضوئية، التبديل المغناطيسي | باناسونيك، لامباو، فيستو، |
6 | لوحة الفهرسة والمحرك السائر | شنتشن جاوشيدا، شنتشن ليساي |
المعلمات التقنية:
الجهد: 220 فولت. الطاقة: 2 كيلو واط؛ الإنتاج: 60 ~ 80 زجاجة / دقيقة
المرافق الداعمة: الهواء المضغوط المنقى الذي يتراوح ضغطه واستهلاكه من 0.5 إلى 0.6 ميجا باسكال و0.28 م 3 / دقيقة على التوالي
الأبعاد الخارجية: 3200 مم * 2000 مم * 1800 مم. الوزن: حوالي 1000 كجم
التكيف مع مجموعة المواصفات : قطر الجهاز اللوحي: Ф18~Ф25mm. سمك الطاولة: 5-8 مم، كمية التحميل: 10-20 قطعة.
*ملاحظات: إذا لم تكن معلومات معلمات الجهاز اللوحي في نطاق المعلمات المذكورة أعلاه، فسيتم اعتبارها مخصصة وغير قياسية، ويجب تحديث عرض الأسعار وفقًا لذلك.
عملية التشغيل:
قم بصب القرص يدويًا في القادوس - تدخل الأقراص إلى قسم فحص الأقراص - قم بترتيب القرص تلقائيًا في المدار - أدخل موضع التحميل تلقائيًا.
ضع الزجاجة يدويًا في قادوس الزجاجة - تغذية الزجاجة تلقائيًا إلى موضع التعبئة.
يتم وضع الغطاء يدويًا داخل لوحة المذبذب - غطاء مرتب تلقائيًا - الدخول إلى وضع الغدة.
تقوم الآلة تلقائيًا بإكمال قرص التعبئة في الزجاجة وإخراجها.
