الوظائف والميزات
1، سهل التشغيل، باستخدام وحدة المعالجة المركزية اليابانية Mitsubishi، مطابقة شاشة اللمس ونظام التحكم الكهربائي.
2، جهاز السلامة، ضغط الهواء غير طبيعي هو إنذار الاغلاق.
3. تم تجهيز المعدات بجهاز كشف فتح الكيس، والذي لا يفتح الكيس أو يملأه أو يغلقه (لتجنب هدر المواد وتلوث المعدات).
4، باب أمان زجاجي، يفتح آلة الباب تلقائيًا ويتوقف، ويمكن أن يحمي سلامة المشغل. وفي الوقت نفسه، يمكن أن يمنع الغبار.
5. الجزء الملامس للمنتج مصنوع من الفولاذ المقاوم للصدأ أو مواد أخرى تلبي متطلبات النظافة الغذائية لضمان نظافة الطعام.
 |  |  |  |

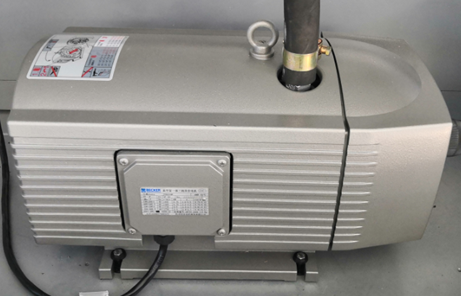

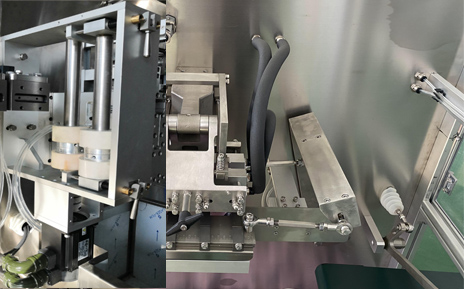

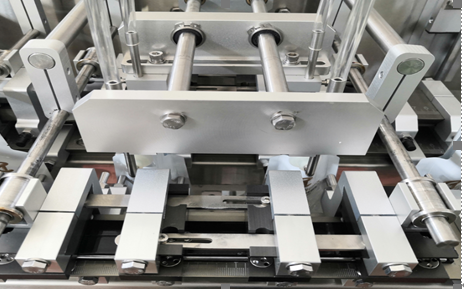

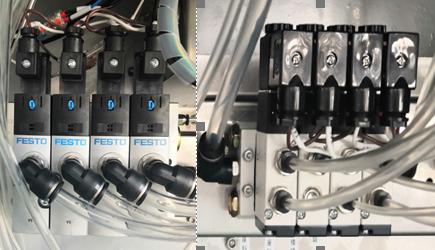

| مضخة فراغ بيكر | مساعد فتح الكيس | آلية الجر المؤازرة | صمام الملف اللولبي فيستو-يادكي |

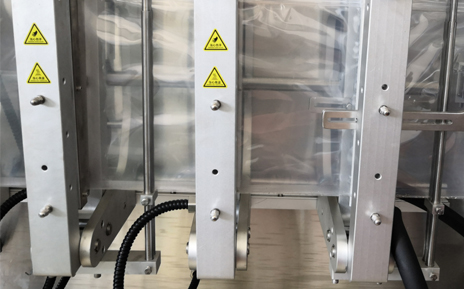

جهاز الختم العمودي لآلة تشكيل الأكياس

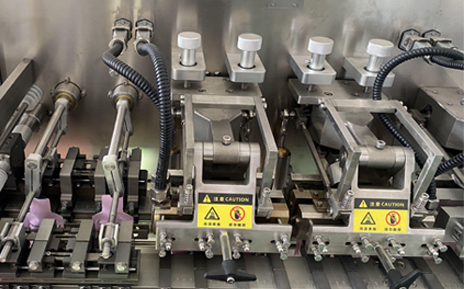

أعلى ختم سحاب ختم صنبور الختم
نظام تصحيح الفيلم لآلة تشكيل الأكياس

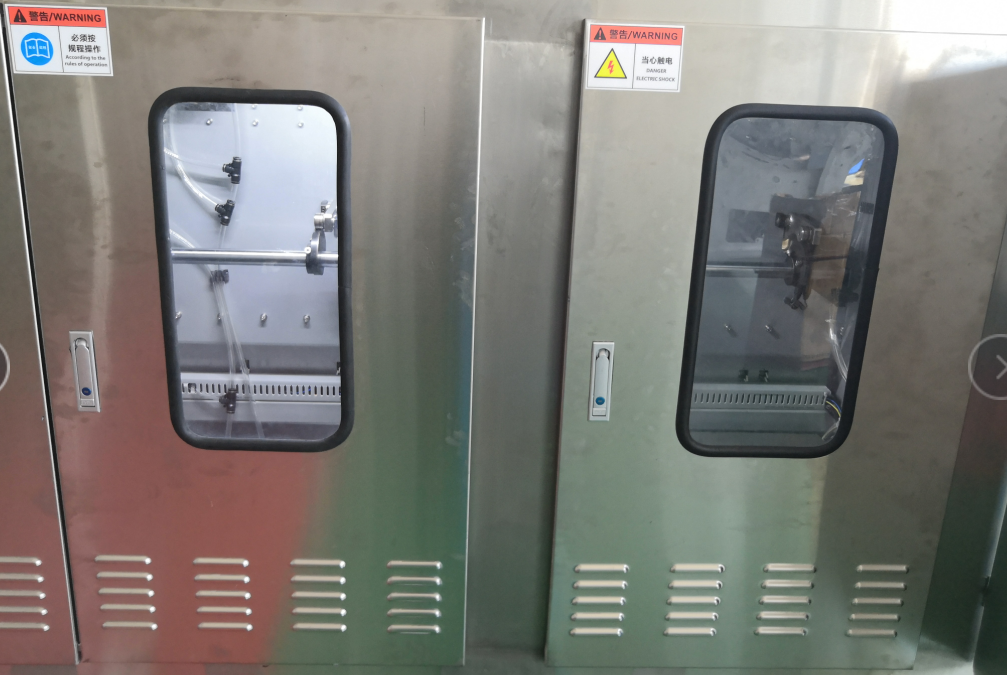

باب خزانة مرئي
المعلمات التقنية للمعدات | |||
جي تي اس-1600 | |||
نوع الآلة | HFFS | تغذية الأكياس المعدة مسبقًا وملءها وختمها | |
تكنولوجيا | التعبئة | حقيبة مسبقة الصنع | |
نقل الحقيبة | تقطع | ||
بناء | إطار الجسم | الفولاذ المقاوم للصدأ SS304 | |
جزء | الفولاذ المقاوم للصدأ SS304 وسبائك الألومنيوم | ||
المواد التي تتلامس مع المادة | الفولاذ المقاوم للصدأ SUS316 | ||
محطة تعبئة | 2 (مع 1 رؤوس) | ||
حجم الآلة | الطول × العرض × الارتفاع | 3200×970×1390 ملم | |
وزن الآلة | 2000 كجم | ||
حجم الحقيبة (مم) | الطول × العرض × الارتفاع | صف واحد | الحد الأدنى: 80 مم × 120 مم |
الحد الأقصى: 160 مم × 260 مم | |||
سرعة التغليف | الحد الأقصى: 50-100 جزء في المليون | ||
حجم الحقيبة | الحد الأقصى: 1000c.c | ||
إنفاق الطاقة | كهربائي | 8.0 كيلو واط | |
الهواء المضغوط | 80l/min 0.6mpa | ||
الجهد االكهربى | 200-415 فولت/50-60 هرتز/N+G (قابل للتخصيص وفقًا لمتطلبات العملاء) | ||
ضوضاء | ≥70 ديسيبل | ||
آمن | معايير CE | ||
التكوين الكهربائي
جي تي اس-1600 | |||
التكوين الكهربائي القياسي: | |||
رقم الطلب | اسم | نموذج | الشركة المصنعة |
1 | نظام التحكم في تحويل التردد | شنايدر | |
2 | نظام التشغيل للتحكم باللمس HMI | ويلين | |
3 | نافار PLC | ميتسوبيشي | |
4 | محرك سيرفو وجهاز تحكم في الحركة المؤازرة | ||
4.1 | محرك سيرفو | باناسونيك | |
4.2 | وحدة تحكم الحركة المؤازرة | باناسونيك | |
5 | مكون الكتروني | شنايدر | |
6 | تحكم في درجة الحرارة | الإشعاع المؤين | |
7 | التبديل الكهروضوئي | الرؤية اليابانية | |
8 | الفراغ ونظام الغلاف الجوي الفرعي | الألماني بيك | |
9 | تحمل | NSK وIGUS | |
10 | محرك المغزل | التنين | |
11 | صمام الملف اللولبي | ياديكي | |
12 | مفتاح باب السلامة | الألمانية شميس | |
